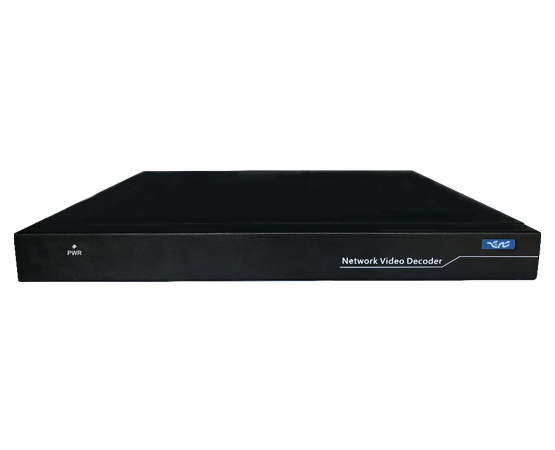

產品介紹

      ZN-NVD3604是采用高性能嵌入芯片，面向我司終端解碼顯示市場，可實現4K@30fps及以下分辨率視頻信號在不同規格拼接屏上的高清全幀率顯示。支持H.265/H.264解碼，支持多機分布式解碼拼控，支持跨設備拼接、自由開窗、窗口漫游、報警上墻、計劃上墻、視頻源輸入等功能，能夠為中小微型電視墻解碼系統提供強有力的支持。

• 在設備外觀上，采用標準1U一體化設計，可根據客戶使用的場景及拼接屏組合，多設備疊加，靈活組合、簡易擴容、方便維護；

• 在顯示效果上，可實現4K超高清輸出顯示，單屏16畫面分割，最高支持800W分辨率解碼，最多支持32路1080P@30fps分辨率解碼等效果，讓拼接屏顯示靈活自如清晰；

• 在設備運行上，采用工業級嵌入式系統，可滿足7*24小時工作模式，保障設備穩定可靠的運行；

• 在設備操控上，支持IMS300平臺管理多個設備，可實現靈活便捷的布局操作、升級維護及協作管理；

• 在拓展應用上，可配合我司的SDK做拓展，可實現多場地音視頻信號的互聯互通，充分滿足公安、金融、能源等行業中小型監控中心等場景的超高清、多功能需求。

產品特點

• 廣泛兼容

     不同類型顯示屏，隨意拼接；

     配套IMS300平臺可實現第三方廠家的解碼上墻；

     支持智諾、Onvif、RTSP碼流的解碼，隨需選擇。

• 便捷操控

     支持多組不同電視墻方案；

     支持多設備自由疊加組合；

     支持IMS300平臺統一管理；

     輸出接口與物理屏可自由連接。

• 性能卓越

     最高可支持800W分辨率解碼上墻；

    單屏支持4K@30fps超高清輸出顯示；

    多臺設備堆疊組網后，設備能力累加；

    支持不同編碼模式的視頻混合接入解碼顯示；

    支持8路800W、12路500W、20路300W、32路1080P@30fps及以下分辨率解碼上墻。

• 功能多樣

     支持報警上墻功能；

     支持計劃上墻功能；

     支持雙HDMI視頻源輸入；

     支持自由開窗和窗口漫游功能。

產品概述

• 工業級嵌入式LINUX系統

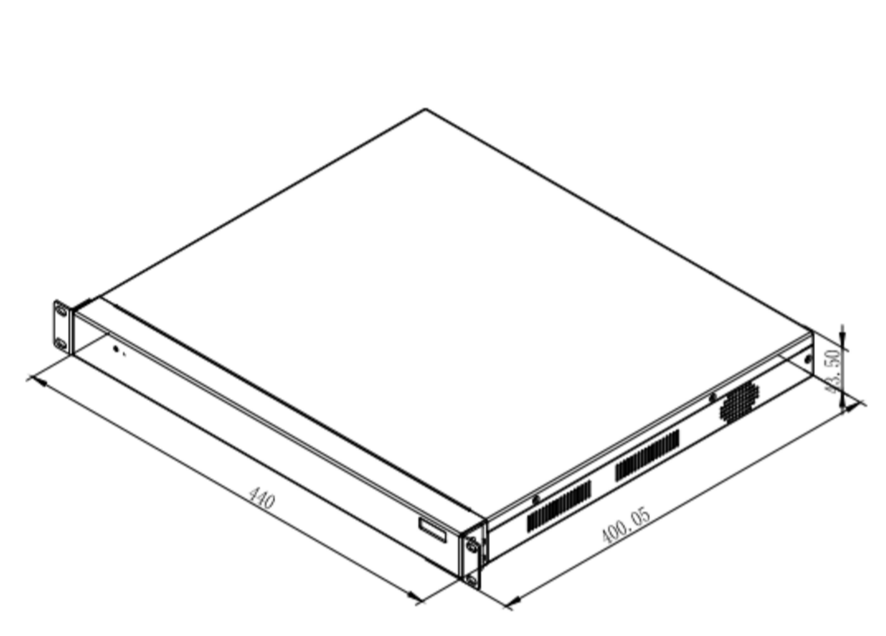

• 標準1U機箱

• 設備疊加靈活方便穩定，可根據市場需求靈活配置解碼器

• 支持2個1080P的HDMI信號輸入（向下兼容）

• 支持H.265/H.264解碼

• IMS300軟件控制

• 可按照項目需求自由增加編碼節點

• 支持4路DVI視頻輸出

• 支持2路4K顯示輸出和2路1080P顯示輸出

• 支持開窗和漫游功能，單屏支持16個窗口

• 支持800W分辨率解碼（標準分辨率向下兼容）

• 最多支持8路800W、12路500W、20路300W、32路1080P@30fps及以下分辨率解碼上墻

• 支持解碼視頻格式MPEG4/H.264/H.265/MJPEG

• 支持1個 RJ45;10M/100M/1000M自適應以太網口

• 支持雙向語音對講功能（需要轉接頭）

• 單屏支持1/4/9/16畫面分割顯示

• 融合窗口支持1/4/9/16/25/36/64畫面分割顯示

• 支持1個標準232接口， 1個RJ45，1個485

• 支持4路本地報警輸入，4路本地報警輸出

• 支持報警觸發和計劃上墻

• 支持修改輸出顏色參數

• 支持TCP/IP協議，支持RTSP/ TCP等網絡協議

• 支持遠程獲取系統運行狀態、系統日志

• 支持遠程重啟，遠程升級和恢復默認設置等操作

• 支持用戶權限管理，支持黑白名單功能

  應用拓撲圖

 背板接口圖
